2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC
  • 2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC
  • 2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC
  • 2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC
  • 2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC
2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC

2.2kw ER20 kit de moteur à broche CNC refroidi par air pour machine CNC

Lieu d'origine Chine
Nom de marque RATTM MOTOR
Certification CE
Numéro de modèle GDZ-80x73-2. Je suis désolé.2
Détails de produit
Catégorie de produits:
Kit de moteur à broche
Matériel:
Acier inoxydable
Actuel:
6A
Vitesse de fonctionnement:
Le nombre de tours est de 10 à 24000 tours par minute.
Réservoir:
Moins de 0.01mm
Les roulements:
4PC Rameau en céramique
Collet, tension:
Électricité électrique
Invertisseur:
2.2KW Huanyang Inverteur
Mettre en évidence:

Réglage de l'utilisation du moteur à fuseau CNC ER20

,

2.2kw kit de moteur à broche CNC

,

Kit de moteur à fuseau CNC refroidi par air

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD210-268/Piece
Détails d'emballage
Boîte en carton, 45*25*35
Délai de livraison
3 à 5 jours ouvrables
Conditions de paiement
T/T, Western Union et Paypal
Capacité d'approvisionnement
100 pièces par jour
Description de produit

2.2kw ER20 kit de moteur à broche CNC refroidi à l' air 0,01 mm de précision avec Huanyang Inverter pour machine CNC

Une bonne nouvelle:Nous avons des entrepôts dans certains pays, vérifier que les soufflets

Entrepôt à l'étranger - Expédition rapide - Exonération de TVA
Emplacement de l'entrepôt Transportateur maritime Pays de livraison LivraisonLe temps Les avantages
Allemagne et République tchèque DHL/GLS Pays de l'UE 3 à 12 jours ouvrables

1Livraison rapide.

2Aucune taxe sur la TVA
États-Unis d'Amérique UPS/USPS Uniquement aux États-Unis 3 à 12 jours ouvrables

1Livraison rapide.

2Aucune taxe sur la TVA







Le paquet comprend:




Moteur à broche à refroidissement par air de 1 x 2,2 kW carrés (ER20 220V, 24000 tours par minute, 4 roulements, 400 Hz)

1 x 2,2 kW Huanyang Inverteur


2.2 kW ER20 Moteur à broche refroidi à l'air


f

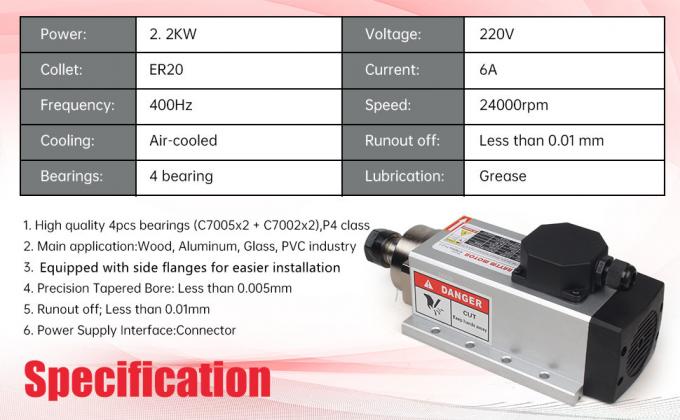

Les spécifications:



  • Matériau: acier inoxydable
  • Puissance: 2,2 kW
  • Voltage: 220V/CA
  • Courant: 6A
  • Fréquence: 400 Hz
  • Velocité: 24000 tours par minute
  • Réfrigération: refroidie par air
  • Résidu de l'eau: inférieur à 0,01 mm
  • Forage conique de précision: inférieur à 0,005 mm
  • Lubrification du roulement: graisse
  • Taille du collet: ER20

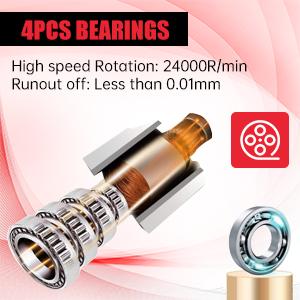

  • Les roulements: 4 roulements, classe P4



s
s

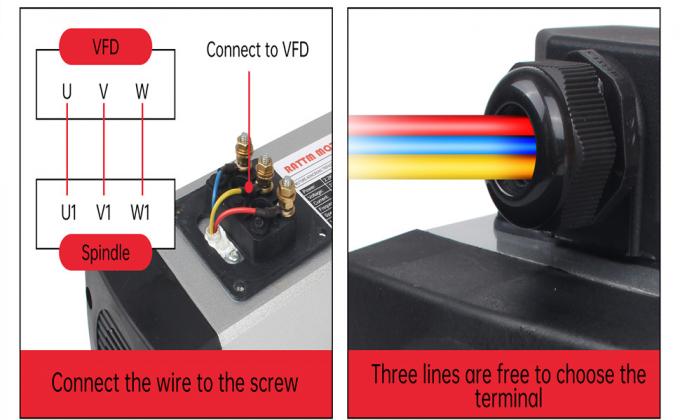

Le câblage:



  • "U1" de la borne de la broche pour connecter l'onduleur"U";
  • "V1" est le terminal de la broche pour connecter l'onduleur "V";
  • les bornes des broches "W1" connectent les onduleurs "W";
  • les onduleurs ′R′, ′S′, ′T′, toutes les connexions de terminaux ′2′, ′220VAC



Application principale:

Gravé sur bois, aluminium, verre, métaux doux,industrie du PVC,convient également pour la gravure non métallique,principalement utilisé pour la machine de découpe de fraisage à routeur CNC

d

d

d

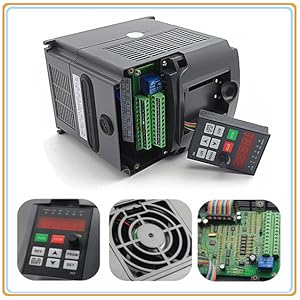

2.2KW VFD

VFD

f

d

Caractéristique du produit:

1) Voltage d'entrée: 110V ((+/-15%),

2) Voltage de sortie: 100V/CA-120V/CA

3) Fréquence d'entrée: 48 à 63 Hz

4) Fréquence de sortie: 0 à 400 Hz

5) Phase d'entrée: 1ère phase

6) Phase de sortie: phase 3

7) Courant de sortie: 20 A

8) Modèle: HY02D211B

9) Puissance: 3 ch

Les avantages

1) contrôle PID; calcul avancé PID arithmétique en boucle fermée, rapidité de réponse et grande adaptabilité;

2) fonction simple de PLC peut réaliser 16 jambes de vitesse et fonction de contrôle de l'onduleur;

3)Avec une capacité anti-embouteillage extrêmement élevée;

4)Faible couple de rotation de sortie 0,5 Hz à 150%, capacité de fonctionnement à basse vitesse;

5) Porteur réglable à 16 KHZ, environnement de travail complètement silencieux;

6)Zone de travail à haute tension, fonctionnement normal à 100-120 V;

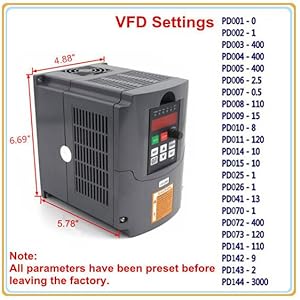

Réglage des paramètres de l'onduleur

7)Technique de régulation automatique de la tension (AVR) pour assurer la capacité de charge de l'onduleur;

8)Técnique de commande variée par synchronisation et non synchronisation, réalisant dynamiquement un démarrage rapide sans changer de frein;

9)avec une protection contre les erreurs parfaite et une capacité de protection contre le court-circuit de démarrage;

10)Un potentiomètre peut être utilisé pour régler la vitesse de rotation souhaitée.

11)7) prend en charge la commande externe du potentiomètre, prend en charge la fonction MCAH3 et la communication RS-485.

5

Le câblage:

La broche de broche 1 = U

La broche de broche 2 = V

Le fil de broche 3=W

La fourche de broche 4 = sol

S'il vous plaît connectez les fils d'entrée d'alimentation AC 110V aux bornes R & T.

Définition des boutons VFD



  • En haut: Augmenter progressivement les données ou les codes de fonction.
  • En bas: diminuer progressivement les données ou les codes de fonction.
  • SET: Entrez les menus étape par étape, sauvegarder les paramètres de réglage.
  • Le PRGM: État de sortie actuel (ou présent), basculement entre chaque état, principalement utilisé pour basculer vers l'état de surveillance, sortie vers le menu précédent.
  • Le véhicule doit être équipé d'un système de freinage.: 1, appuyez sur le bouton momentané pour démarrer, relâchez pour arrêter; 2 changer la direction de rotation
  • Le changement: basculer les paramètres de surveillance à l'état de surveillance, dans le menu secondaire, déplacer la boîte de données à la position d'édition du processus.
  • Veuillez noter: Si vous voulez afficher RPM dans l'affichage, veuillez appuyer sur la touche "SHIFT"




Les étiquettes:

moteur d'axe de commande numérique par ordinateur,

Moteur à broche refroidi à l'eau,

Kit de moteur à broche CNC
