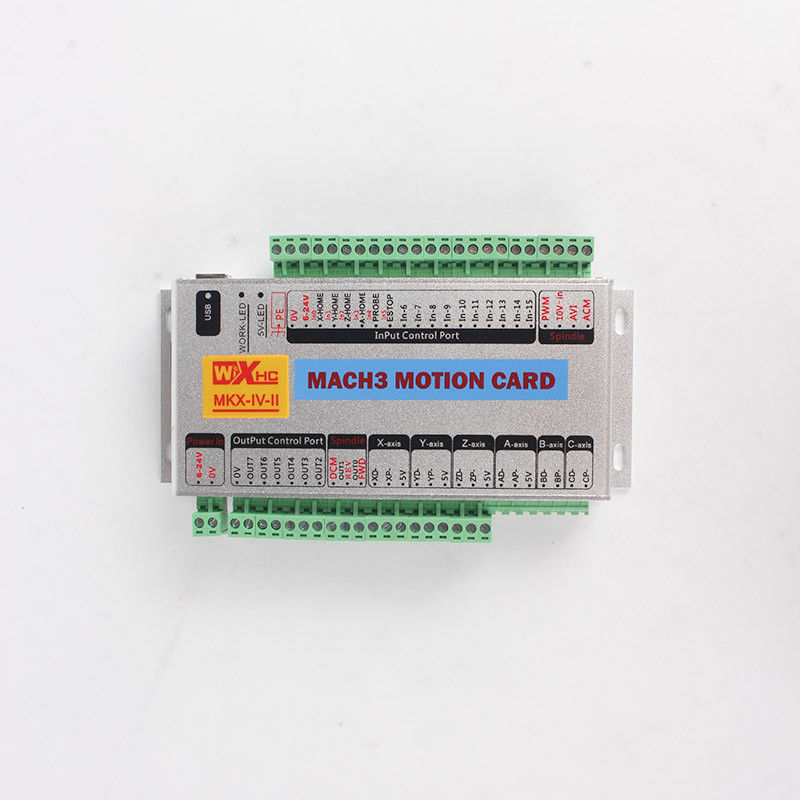

Plaque de commande à interface USB CNC MACH3 4 axes Servo-moteur pas à pas 2000Khz

Le paquet comprend:

1pcs 3/4Axis MACH3 carte de mouvement USB 2000KHz carte d'interface

Caractéristiques:

· Prise en charge de toutes les versions de Mach3.

· Ne peut fonctionner que sous le système d'exploitation Windows.

· USB n'a pas besoin d'installer de pilotes, la version Windows est plug and play.

· Prise en charge complète de la prise USB, surveillance de l'état de la connexion USB à tout moment, lorsque Mach3 fonctionne, le câble USB peut être débranché puis branché, et la connexion peut être normale.

· Prise en charge jusqu'à 6 axes de liaison, y compris le jogging 6 axes de liaison. (selon le modèle, le nombre d'axes pris en charge est différent)

· Avec une sortie d'impulsion de 2000 KHz, support servo/step.

· Avec indicateur d'état, il peut demander une connexion USB et une connexion Mach3.

· Avec 16 ports d'entrée et 8 ports de sortie

· Tous les ports IO sont entièrement isolés, avec une forte anti-interférence et des performances stables

· Sortie de régulation de la vitesse PWM de la broche de support; sortie d'impulsion + direction de la broche de support; sortie de régulation de la vitesse de la tension analogique de 0 à 10 V de la broche de support.

· 184x110x30 mm, coque en aluminium, protection contre les interférences, stable et fiable

Interface du signal d'entrée

Il y a 16 signaux d'entrée, et l'entrée de bas niveau est valide, et le courant d'entrée est de 5 mA.

Prise en charge de l'entrée de signal 6-24V.

Chaque signal est défini comme suit:

X-HOME: Entrée du signal d'origine de l'axe X, correspondant à l'entrée logicielle MACH3 du port IO: P1.0

Y-HOME: entrée du signal d'origine de l'axe Y, correspondant à l'entrée du logiciel MACH3 sur le port IO: P1.1

Z-HOME: Entrée du signal d'origine de l'axe Z, correspondant à l'entrée de logiciel MACH3 du port IO: P1.2

A-HOME: Entrée du signal d'origine de l'axe A, correspondant à l'entrée du logiciel MACH3 sur le port IO: P1.3

PROBE: entrée du signal de réglage de l'outil, correspondant à l'entrée du logiciel MACH3 sur le port IO: P1.4

IN5-IN15: port d'entrée, le port IO d'entrée du logiciel MACH3 est: P1.5-P1.15

Interface de l'onduleur

MKX prend en charge le réglage de la vitesse de la broche, l'interface de l'onduleur ou l'interface PWM.

La sortie de contrôle de vitesse de l'interface de broche MKX prend en charge 2 façons: sortie de tension analogique de 0 à 10 V; ou sortie de tension analogique de 0 à 5 V; ou sortie de signal PWM de 5 V.
Lorsque la sortie de tension analogique est utilisée pour régler la vitesse, une tension CC doit être entrée dans la carte, et la valeur

de la tension CC détermine la valeur de tension maximale de la tension analogique de sortie; par exemple, la tension DC d'entrée: 10V, la tension analogique de sortie est de 0-10V Variété.
