Kit de commande CNC hors ligne DDCS V4.1 pour machine de squelettification du tour

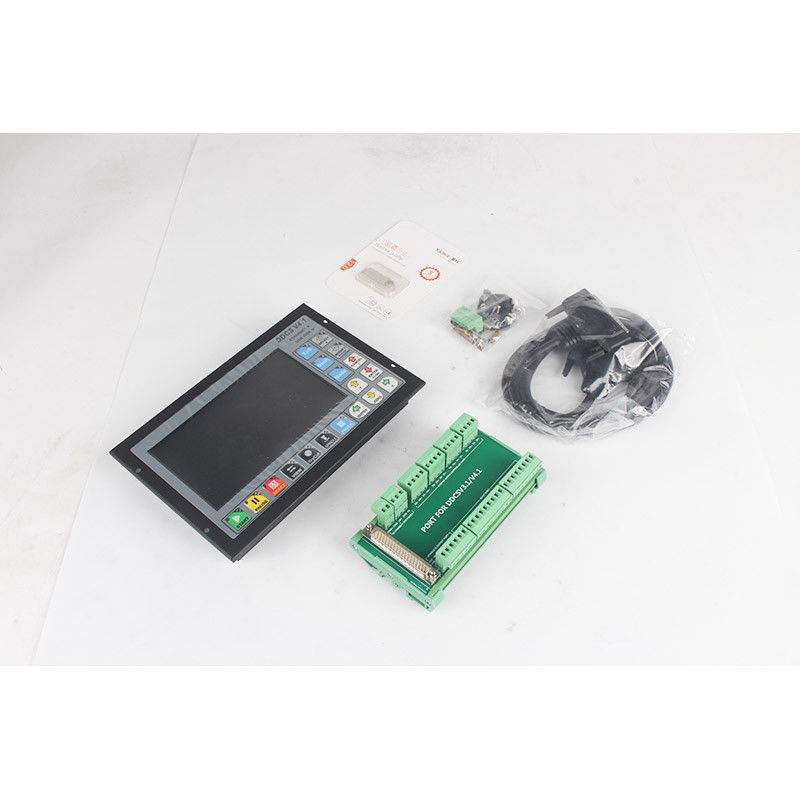

Le paquet comprend:

1 × DDCSV4.1 contrôleur CNC (3/4 axes en option)
Disque flash USB de 1 × 4 Go
1 × câble d'extension USB et autres petits accessoires
1 × Tableau de rupture
Le manuel d'utilisation en anglais vous sera envoyé par e-mail, veuillez laisser votre adresse e-mail après l'achat. Je suis désolé.

En héritant des caractéristiques simples et efficaces de la série DDCS, et en fonction des lacunes de DDCS V3.1,

L'algorithme a été amélioré et la rotation des instructions de programmation a été augmentée.

Les commandes, etc., améliorent la fonction de simulation, etc., supportent la configuration des ports IO, etc., et améliorent la fonction de produit du

DDCS contrôleur CNC dans son ensemble, ce qui le rend plus fonctionnel.

Plus stable et plus puissant, et plus adapté aux besoins du client.

DDCS V4.1 Système CNC adopte la structure de conception ARM+FPGA, ARM complète l'interface homme-machine et la partie d'analyse de code,

et FPGA complète le fond

L'algorithme de couche et la partie de génération d'impulsions de contrôle, le générateur de vitesse fpga adopte le générateur de vitesse 32 bits, ce qui rend la résolution

Supposons que la vitesse et l'accélération soient plus élevées.

Conception raisonnable, contrôle fiable et fonctionnement pratique, DDCS V4.1 améliore la fonction du produit et la structure de la disposition du panneau,

Mais 17 clés peuvent encore compléter toutes les dé-

DDCS V4.1 prend également en charge l'ensemble universel d'instructions G compatible FANUC.

1) écran de 7 pouces, 17 touches; 18 interfaces d'entrée numérique isolées par optocoupler, 3 ports d'entrée numérique isolés par optocoupler;

2) La nouvelle version renforce l'algorithme et introduit un nouvel algorithme de planification du mouvement, qui rend le tracé des petits segments de ligne plus lisse grâce à des erreurs de contour configurables;

3) une interface de sortie analogique de régulation de la vitesse de la broche 0-10V à 1 canal, et la broche peut être configurée comme une servo-broche;

4) Le mode d'entraînement à 3 ou 4 axes adopte le mode différentiel et le mode double impulsion au choix des clients, la fréquence maximale de sortie de l'impulsion d'interpolation est de 500 Khz;

5) puce de commande principale ARM9, puce d'algorithme de base FPGA;

6) écran TFT de 7 pouces; taille: 1024x600 pixels, résolution: 72 pixels/pouce;

7) Le dispositif de commande principal est une entrée de puissance de 24 VDC, et la capacité de courant doit être au moins 0,5 A; la puissance d'entrée du port IO est également de 24 VDC, et la capacité de courant doit être

Il doit être d'au moins 0,5 A; le système de contrôle de l'alimentation de l'alimentation de l'alimentation de la source de commande principale, l'alimentation de l'alimentation de l'alimentation du port IO; lorsqu'il n'y a pas d'alimentation de l'alimentation du port IO,Tous les ports IO sont invalides.;

8) Prise en charge du MPG standard;

9) Prise en charge du jogging manuel à un seul axe et de la liaison et du fonctionnement à distance fixe des boutons du panneau;

10) Prise en charge de l'exécution des opérations de ligne spécifiée et du point le plus proche;

11) Prise en charge du réglage de l'outil flottant, du réglage de l'outil fixe, du réglage du point d'angle et de la mesure de la longueur de l'outil

12) Prend en charge le traitement des matrices, le traitement séquentiel, le fraisage en plan et le fraisage cylindrique;

13) Prise en charge du réglage de décalage des quatre axes XYZA;

14) Points de rupture de la pause de support, points de rupture de l'alimentation et de la charge

15) Prise en charge de l'opération d'origine de plusieurs pièces de travail, les utilisateurs peuvent enregistrer l'origine et l'origine de charge selon les besoins

16) Prise en charge du fonctionnement de centralisation des axes X et Y;

17) Soutenir le fonctionnement de simulation et pendant la simulation, vous pouvez régler le grossissement pour observer attentivement si le chemin de programmation est conforme aux attentes, et effectuer la limite de logiciel

Bit vérifier, vous pouvez faire une pause à volonté pendant la simulation, après avoir appuyé sur le bouton de démarrage, le système commencera l'exécution de la simulation pause point de rupture

18) La communication entre le contrôleur et l'ordinateur peut être réalisée par le port de connexion Ethernet, ce qui est pratique pour des opérations telles que la lecture et la copie de fichiers;

19) La mémoire du contrôleur est de 1 G; la commande G peut également être lue à partir du disque U et la taille du fichier de la commande G n'est pas requise;

le paquet de discours;

20) La langue du contrôleur adopte un codage international et prend en charge pratiquement toutes les langues.

21) Le contrôleur DDCS V4.1 ne prend en charge que le commutateur de limite de type NPN;

22) Les droits d'utilisation du responsable du traitement comprennent l'opérateur, l'administrateur et le superadministrateur.

Nouvelles fonctionnalités du DDCS V4.1 par rapport au DDCS V3.1:

1) Ajout de transfert de fichiers via Ethernet;

2) La fonction d'axe de cartographie est ajoutée à la fonction CNC (peut être utilisée pour configurer la machine à structure de portique double Y);

3) La broche peut également être configurée comme une servo-broche;

4) Ajustement de biais ajouté;

5) La commande de programmation des coordonnées polaires et la commande de rotation sont ajoutées à la commande, et la commande de compensation du rayon est parfaite;

6) La planification du mouvement introduit un nouvel algorithme pour rendre le tracé de petits segments de ligne plus lisse grâce à des erreurs de contour configurables;

7) Un total de trois fonctions de détection sont prises en charge: détection des coins, détection du centre du cercle intérieur et détection du centre du cercle extérieur;

8) Améliorer la fonction de démarrage de ligne spécifiée et la fonction de démarrage du point le plus proche, peu importe la taille du fichier, il peut être rapidement démarré en quelques secondes;

9) Améliorer la fonction de simulation. Pendant la simulation, vous pouvez ajuster le grossissement pour observer attentivement si le chemin de programmation répond aux attentes,et effectuer une vérification des limites logicielles.

, pendant la simulation peut être mis en pause à volonté, après avoir appuyé sur le bouton de démarrage, le système commencera l'exécution à partir du point d'arrêt de la simulation;

10) En ce qui concerne le port d'entrée, la fonction de port peut être configurée de manière arbitraire et le support d'alarme du conducteur est ajouté;

11) Pour l'axe, un codeur cyclique est ajouté.

12) Il y a aussi une alerte d'erreur d'analyse. DDCS V3.1 n'a jamais été là, et s'il y a une erreur d'analyse, il s'arrêtera directement;

13) Le langage adopte un codage international, qui prend en charge pratiquement toutes les langues.

14) Augmenter le paramètre de configuration d'accélération d'arrêt d'urgence pour résoudre l'impact énorme causé par l'arrêt direct lorsque la machine-outil se déplace à grande vitesse;

15) Le générateur de vitesse FPGA adopte un générateur de vitesse 32 bits, et la résolution de la vitesse et de l'accélération est plus élevée.
