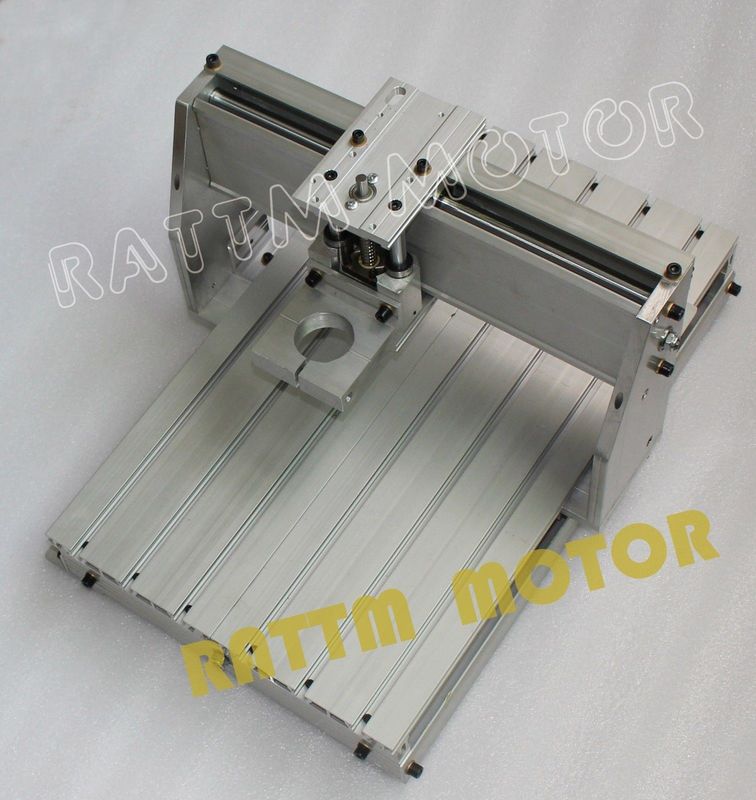

Paramètres techniques

1) Dimensions de la machine: 540×410×320 mm5 (à l'exclusion du coupleur et du moteur)

2) Taille de la table: 525x320 mm, largeur de la rainure: 7,5 mm

3) Matériau du support:6061-T5, haute résistance, par le centre d'usinage CNC
d'une précision de l'usinage de toute la surface après oxydation anodique
traitement.

4) 3Axe de course efficace:X290mm, Y390mm, X60mm

5) Traction de l'axe Z:55 mm,La profondeur de gravure dépend de la longueur du bord de l'outil

6) Épaisseur maximale de la pièce à usiner: ≤ 70 mm

7) Type de rails: arbre en tôle chromée+Roulements linéaires ((Tâtonnement de surface 61HRC)

8) Unité de transmission:orientateur linéaire chromé de 16 mm de diamètre de l'axe X,
vis à bille TBI1204;guide linéaire plaqué au chrome de 16 mm de diamètre de l'axe Y,
vis à bille TBI1204;guide linéaire chromé de 12 mm de diamètre de l'axe Z,
une vis à bille TBI1204;

9) Répétez le positionnement: 0,05 mm

10) Poids net: 17,5 kg

Caractéristique:

1) Fonctionnement et installation simples.

2) Plus stable et résistant équipé de matériaux de cadre en alliage d'aluminium.

3) La sculpture sur les axes X, Y et Z rend l'effet plus précis et tridimensionnel.

4) Peut contrôler la gravure plus précisément

5) Graver presque n'importe quoi sur n'importe quelle surface

6) Plaques de couverture réduisant la pollution des vis et des arbres.

7) La carrosserie renforcée et épaissie de la machine rend le transport absolument plus sûr et la durée de vie plus longue.

8) Les arbres chromés ne se déforment pas facilement, ils conviennent à une utilisation prolongée.

9) L'accouplement flexible peut être utilisé pour la transmission de couple élevé.

10) Cet article est déjà équipé de vis à bille NOUVELLE 1204.

Application principale:

Graver
pour le bois, le bambou, les PCB normaux, le PVC, le PMMA, le plastique, les cartes duotones (ABS) et
etc non métallique, peut également graver sur l'or, l'argent, le cuivre, l'aluminium, Pb
etc. Travaux de surface des métaux mous, mais pas de fraisage.
